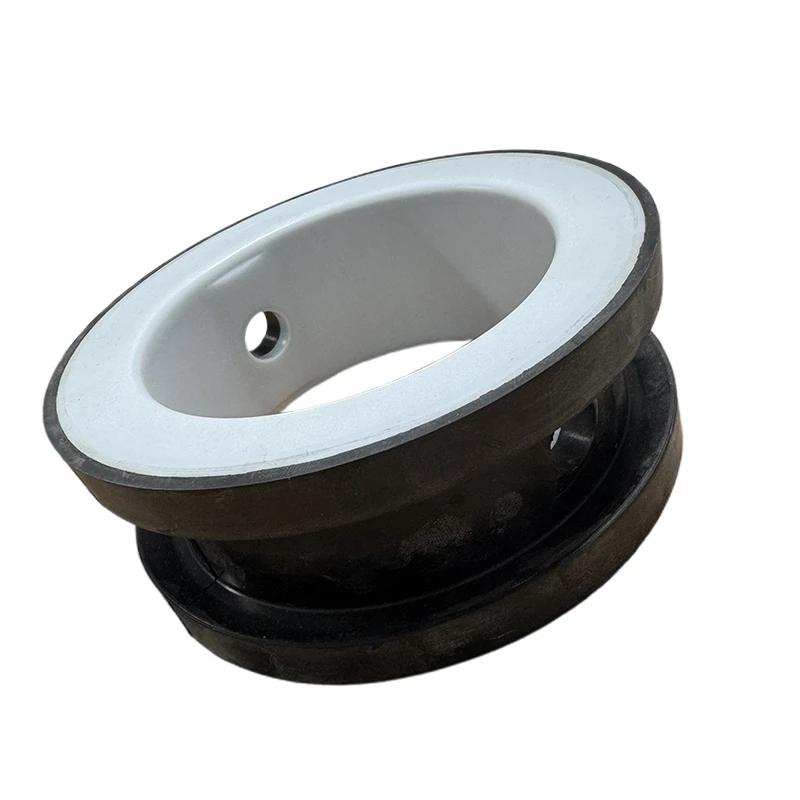

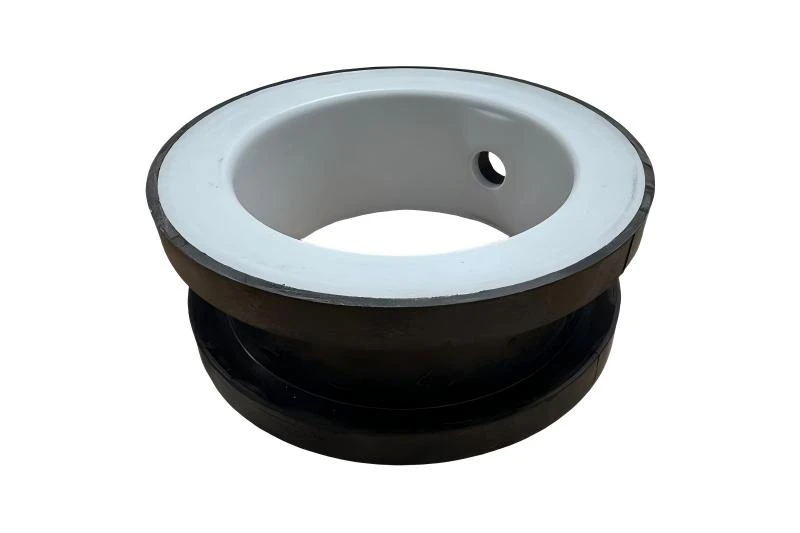

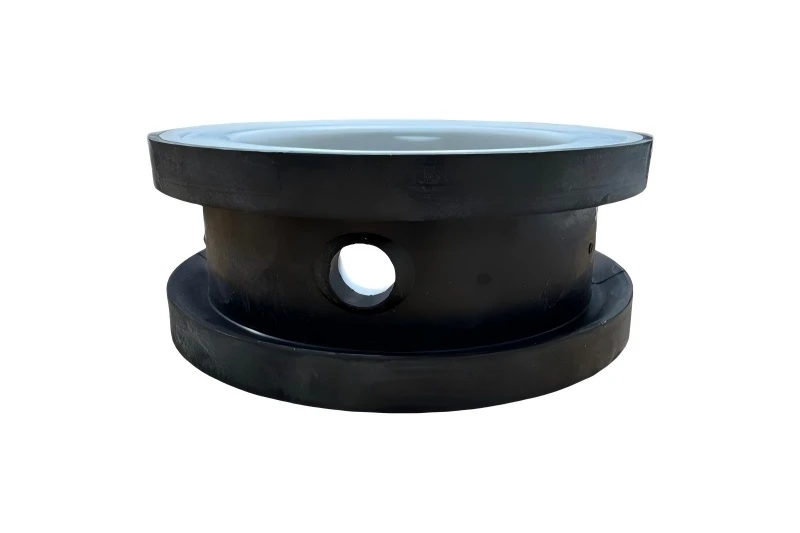

Sommerfugleventil Viton sædespecifikationer
| Punkt | Specifikation |
|---|---|
| Produkttype | Sommerfugleventil sæde |
| Materiale | Viton / FKM |
| Hårdhed | Tilpasset Shore A |
| Ventil størrelse | Tilpasset |
| Sædeprofil | Tilpasset |
| Arbejdstemperatur | Applikations-afhængig |
| Tilpasning | Tegning / prøvebaseret |
- Gældende ventiltype: Wafer-sommerfugleventil, lug-sommerfugleventil, koncentrisk soft-seal sommerfugleventil
- Anvendeligt tryk: PN10, PN16 industriel rørledningsstandard
- Materiale: 100% Pure Viton (FKM) Fluoroelastomer
- Størrelsesområde: DN40 ~ DN600 (understøtter ikke-standard tilpasning i fuld størrelse)
- Arbejdsmedium: Olie, højtemperaturvand, damp, organisk opløsningsmiddel, kemisk medium, industrielt spildevand
- Anvendelsesindustrier: Petroleum, kemisk industri, kraftværk, HVAC, farmaceutisk, fødevareforarbejdning, mekanisk udstyr, kommunalteknik
Sommerfugleventil Viton sædemateriale ydeevne
Med en integreret støbt elastisk tætningsstruktur med ultrapræcis dimensionel tolerance og perfekt ventilhustilpasning, består vores Viton sommerfugleventilsæde af tre funktionelle lag for at opnå bobletæt nullækage og langtidsholdbar tætning:
- Udvendigt fast monteringslag: Viton-gummibase med høj hårdhed, tæt pasform med ventilhusrille, anti-løsnende, anti-deformation, stabil installation, velegnet til langsigtede rørledningsvibrationer.
- Mellemelastisk tætningslag: Optimeret elastisk buestruktur, passer tæt til ventilskivens overflade, danner en bobletæt tætningseffekt, kompenserer effektivt monteringsfejl og udstyrsslitage, opretholder ingen lækage i lang tid.
- Indvendigt slidbestandigt arbejdslag: Formel med lav friktion og anti-ældning, reducerer friktionstab under ventilåbning og lukning, modstår medium erosion, forlænger ventilsædets levetid betydeligt.
Strukturelle fordele: Integreret støbning i ét stykke uden splejsningsspalter, hvilket sikrer stabil tætningsydelse. Understøtte hurtig udskiftning på stedet uden fuld ventilafmontering, hvilket i høj grad reducerer vedligeholdelsesnedetiden. Fuldt kompatibel med PN10/PN16 standard sommerfugleventiler og de fleste almindelige europæiske og amerikanske ventilmærker.
Brugerdefineret sommerfugleventilsædefremstilling
Eksisterende ventiltilpasning
Kunder kan give oplysninger om ventilmodellen, eksisterende foring eller ventilsamling, så sædet kan udvikles omkring den faktiske komponent i stedet for en generisk ventilspecifikation.
Værktøjsudvikling
Dedikeret støbeværktøj kan udvikles til en kundes sædegeometri, hvor værktøjskonfigurationen bestemmes af den endelige gummiprofil og produktionskrav.
Første-artikelbekræftelse
Indledende støbte prøver kan inspiceres og samles med de tilsvarende ventilkomponenter, før produktionsspecifikationen bekræftes.
Gentag produktionskontrol
Når prøven og specifikationen er godkendt, kan efterfølgende batches produceres mod den samme fremstillingsreference for at opretholde ensartethed på tværs af gentagne ordrer.
Butterfly ventil Viton sædeinspektion
- Dimensionel inspektion
Færdige sæder kan kontrolleres mod godkendte dimensioner, herunder kritiske diametre, tykkelse, akselåbninger og profilsektioner.
- Hårdhedstestning
Shore A-hårdheden kontrolleres i forhold til det specificerede produktionskrav for at opretholde konsistens mellem de leverede batcher.
- Inspektion af formstøbt overflade
Det færdige sæde inspiceres for synlige støbefejl såsom revner, snit, overdreven flash, ufuldstændig fyldning og overfladeujævnheder.
- Specifikationskontrol
Materialespecifikation, hårdhed, tegningsrevision og andre bekræftede produktionskrav kan registreres for gentagen fremstilling.
Butterfly Valve Viton sædekompatibilitet
Disc Matching
Sædeprofilen fremstilles i overensstemmelse med den faktiske skivekonfiguration for at opretholde det nødvendige kontaktforhold under ventildrift.
Ventilhustilpasning
Den udvendige sædegeometri svarer til den indvendige ventilhusstruktur, hvilket gør det muligt at placere sædet korrekt under montering.
Akselkonfiguration
Akselåbninger og relaterede sædeområder kan fremstilles i overensstemmelse med ventilstammearrangementet i stedet for at stole på en universel åbning.
Seriebaseret-erstatning
Ved udskiftningsordrer kan ventilmodellen, eksisterende sæde, tegning eller prøve bruges til at etablere den korrekte sædespecifikation før produktion.
Butterfly Valve Viton Sæde Producent
Chaoyue fokuserer på støbte gummikomponenter til industriel tætning og ventilapplikationer, med produktionskapacitet, der dækker sommerfugleventilsæder og andre tilpassede gummidele.
- Gummistøbningsproduktion - Understøtter forskellige støbningskrav til ventilsæder, foringer, hætter, pakninger og andre formede gummikomponenter.
- Teknisk support - Produktudvikling kan omfatte strukturgennemgang, formudvikling, prøveproduktion og prøvebekræftelse før almindelig fremstilling.
- Produktionskapacitet - Velegnet til både udviklingsprojekter og igangværende produktionsprogrammer, hvor der kræves ensartede specifikationer på tværs af flere ordrer.
- Kunde-specifik levering - Produktidentifikation, emballering, dokumentation og ordrehåndtering kan arrangeres i henhold til købskravene fra ventilproducenter og industrielle distributører.
Fra indledende produktudvikling til gentagne leveringer tilbyder Chaoyue en fremstillingsproces, der er centreret om specialfremstillet gummikomponentproduktion og langsigtet B2B-forsyning.
FAQ
Hvad er forskellen mellem Viton sæde og EPDM/NBR butterfly ventil sæde?
EPDM-sæder udmærker sig i vand- og lavtemperaturmiljøer, mens NBR-sæder er velegnede til almindelige oliemedier. Som et højtydende fluorgummimateriale har Viton (FKM) sæder langt bedre modstandsdygtighed over for høje temperaturer (-20 grader ~220 grader) og kemisk korrosionsbestandighed. De er det optimale valg til barske scenarier som petrokemiske miljøer, højtemperaturolie og organiske opløsningsmiddelmiljøer med mere stabil ydeevne og længere levetid.
Er Viton sommerfugleventilsædet nemt at installere og udskifte?
Vores støbte Viton-sæder i ét stykke understøtter plug-and-play hurtig udskiftning. Der kræves ingen fuld ventiladskillelse til installation og udskiftning på stedet, hvilket effektivt sparer arbejdsomkostninger og vedligeholdelsesnedetid, perfekt til teknisk eftersalgsvedligeholdelse og batchudskiftningsprojekter af udstyr.
Hvilke arbejdsforhold er ikke egnede til Viton ventilsæde?
Viton-sæder er ikke egnede til langvarig service i miljøer med stærkt alkali, stærk oxiderende syre og ultralav temperatur med rent vand. Vi vil anbefale omkostningseffektive alternative materialer såsom EPDM og PTFE i henhold til dine faktiske arbejdsforhold for at matche dine projektbehov.
