Bælgekonstruktion

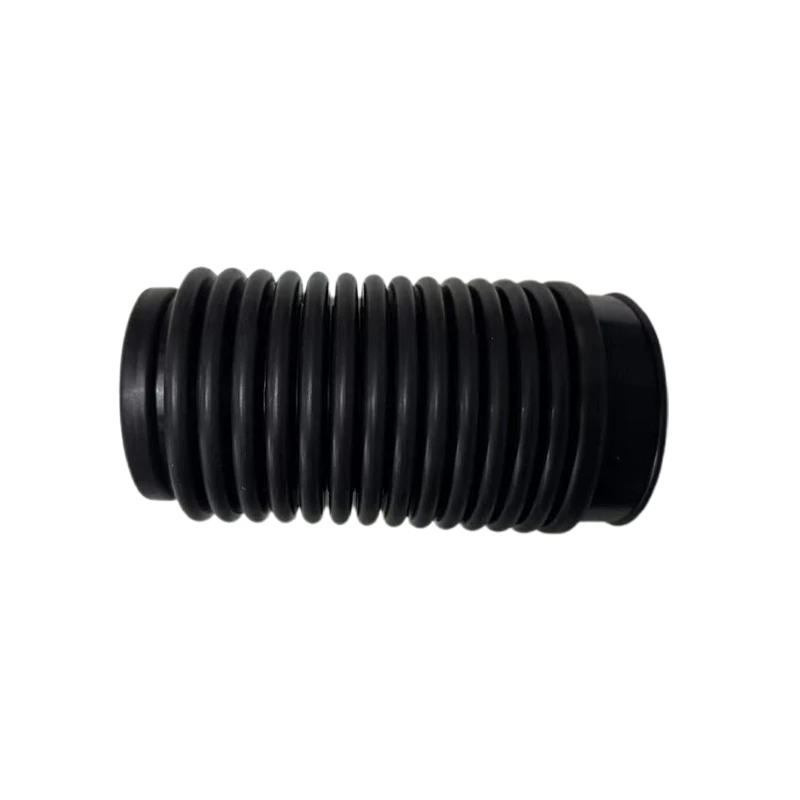

Bælgen er udformet som et kontinuerligt støbt gummilegeme med fleksible viklinger mellem sine to forbindelsesender. Hver konstruktionssektion bidrager til kontrolleret deformation, samtidig med at den nødvendige frigang omkring den beskyttede komponent opretholdes.
- Convoluted Body - Gentagne buede sektioner giver den fleksible væggeometri, der kræves til kontrolleret ekspansion, kompression og bøjning.
- Overgangssektioner - Gradvise overgange mellem foldninger hjælper med at fordele deformation langs bælgen i stedet for at koncentrere bevægelsen på ét punkt.
- Endesektioner - De to ender kan inkorporere forskellige diametre, trin, riller eller monteringsprofiler i henhold til de tilsluttede komponenter.
- Indvendig frigang - Det indre hulrum kan udvikles omkring den bevægelige komponent for at give tilstrækkelig frigang under dens arbejdsslag.
Gummiblandingen skal vælges i henhold til væsker, temperatur, vejrpåvirkning og mekaniske forhold omkring bælgen. Forskellige materialer giver forskellige modstandskarakteristika og bør matches til det faktiske servicemiljø.
- NBR - Anses almindeligvis, hvor bælgen er udsat for mineralolier, fedt og generelle mekaniske væsker.
- EPDM - Velegnet til applikationer, der involverer vand, fugt, ozon, vejrlig og udendørs eksponering, hvor olieresistens ikke er det primære krav.
- Silikone / VMQ - Kan vælges, hvor fleksibilitet og temperaturtilpasning er vigtig, herunder udvalgte applikationer til elektrisk isolering.
- FKM - Beregnet til miljøer, der involverer olier, brændstoffer og udvalgte kemikalier, hvor der kræves højere væskeresistens.
Brugerdefineret fleksibel gummibælgefremstilling
Chaoyue udvikler brugerdefinerede gummibælge omkring bevægelsesområdet, installationspladsen og tilslutningskravene til kundens samling. Produktudvikling kan være baseret på tegninger, prøver, CAD-data eller parringskomponenter.
- Convolution Geometry - Convolution højde, stigning, mængde og overordnet profil kan udvikles i henhold til den nødvendige bevægelse og tilgængelig installationsplads.
- Endekonfiguration - Forskellige endediametre, trindelte sektioner, riller og monteringsgrænseflader kan indarbejdes i det samme bælgdesign.
- Dimensionsudvikling - Samlet længde, indvendig frigang, vægprofil og kritiske monteringsdimensioner kan fastlægges i henhold til den godkendte specifikation.
- Prøve-Baseret produktion - Eksisterende bælge kan evalueres som referencer til profiludvikling, værktøjsforberedelse, prøvegodkendelse og efterfølgende batchproduktion.
FAQ
Kan de to ender af en gummibælge have forskellige tilslutningsstørrelser?
Ja. Forskellige endediametre eller forbindelsesprofiler kan indbygges, når de tilsluttede komponenter kræver forskellige grænseflader.
Hvordan kan jeg forhindre, at en bælg bliver overstrakt under installationen?
Installationen skal holde bælgen inden for dens specificerede arbejdsposition og bevægelsesområde. Overdreven forlængelse, kompression eller vridning under samling kan lægge yderligere belastning på viklingerne.
Kan en gummibælge fungere i en delvist komprimeret position?
Det kan, forudsat at den installerede position og arbejdsslag forbliver inden for designgrænserne. Den tilgængelige installationslængde og den nødvendige bevægelse bør gennemgås under produktvalg.
